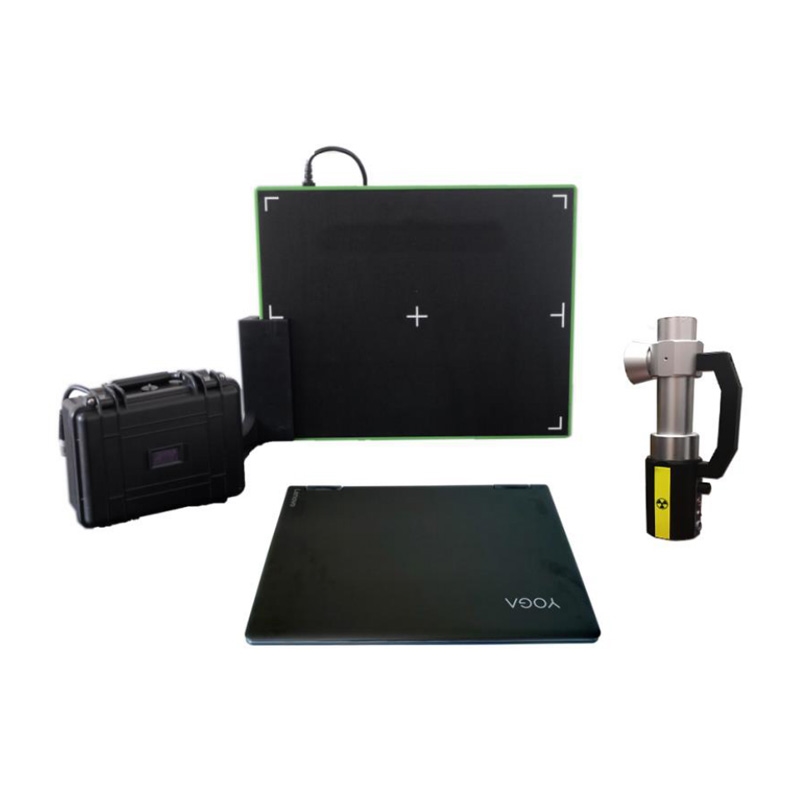

高清超薄便攜式X光機
一、產品簡介:
ZT-HD800高清超薄便攜式X射線檢查儀是一款非常超薄、輕便并且圖像質量高清的X射線成像系統,是我公司專門為安檢、排爆、物品鑒定等特殊需求而設計研發的。
二、應用范圍、場景:
? 警務人員以及軍事戰地人員在安檢、排爆、偵查等現場,對可疑物(槍支器械、毒品、匕首等物品)進行透視觀察,排除危險有害物品(炸藥、爆炸定時裝置、槍械等管制器具),增加執法人員的工作效率,降低執法人員的危險系數,
? 法醫尸檢,檢查尸體中是否有異物,便于取出肌肉里的異物時明確方位等。
? 技偵、海關、郵電、物流安全檢查等。
三、產品獨有的特點:
1.高清:像素點:0.01mm,圖像分辨率大于:5600X3600,遠高于同類產品。
2. 超?。撼上癜?/span>1.5cm,可在狹小的空間內不移動可疑物體,便可以進行安全檢查;
3. 便攜:成像板僅有3.2kg,單手提攜非常輕松。
4. 大屏、觸控、操作簡單、方便。

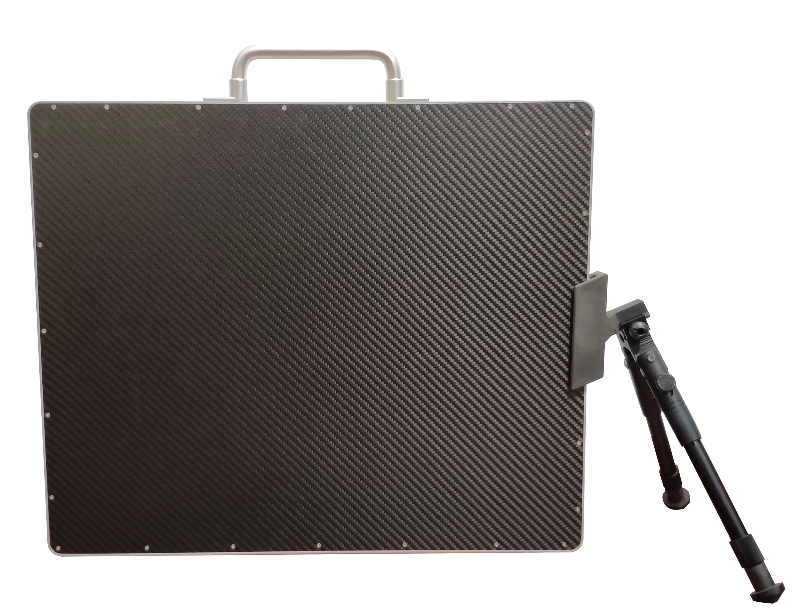

四、成像板技術參數:
(1)有效面積大于:430mm x 350mm
(2)外形尺寸小于:460mmx380mmx15mm
(3)厚度小于:15mm
(4)重量小于:3.2kg
(5)像素尺寸小于:150μm
(6)圖像分辨率大于:5600X3600
(7)底部盲區不大于15mm,左、右盲都小于15mm。
(8)配備折疊磁吸把手。
(9)具有電池電量顯示,便于充電、維護、保養。
(10)連續工作時長:使用可充電電池,連續工作時間5小時以上;使用交流電可無限制持續工作
(11)圖像動態范圍:16比特,65536灰度級
(12)同步方式:F2AED或手動控制
(13)有線通信:兼容百兆、千兆以太網(GbitE)
(14)無線通信:兩種方式2.4G及5.8G
(15)保護材料:高強度碳纖維板
五、x光機技術參數:
(1)重量:2.3kg;
(2)電源:充電16.8伏鋰電池
(3)X射線源尺寸:356mmx160mmx90mm
(4)輸出電壓:80KV恒流;
(5)X 射線穿透力:可穿透120mm鋁板,20mm鋼板
(6)X光源焦點尺寸:Φ0.5mm;
(7)有線和無線控制
六、軟件及筆記本參數:
(1)全屏觸控操作,通過手指的開合操作就可以實現放大、縮小、灰度、亮度等圖像處理的調節。
特點:本套系統可兼容世面上所有光源,供使用者選擇

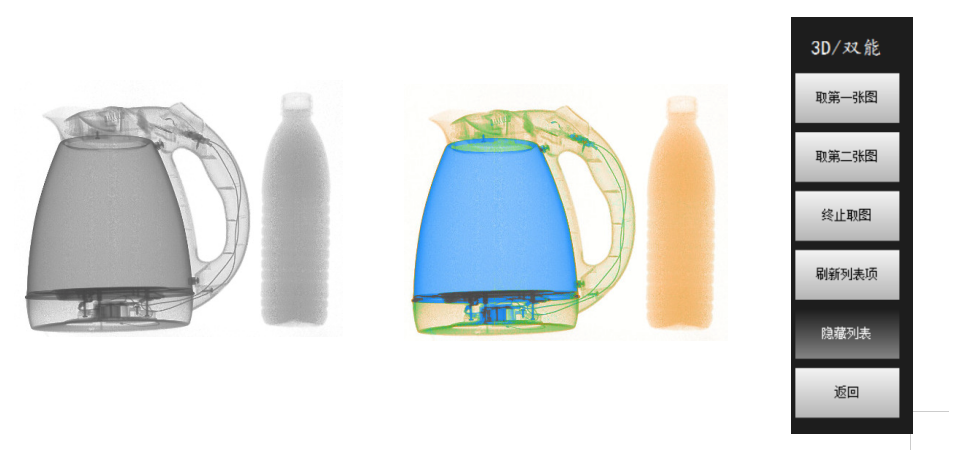

●雙能成像
雙能量輸出,可快速區分有機物/無機物,對各種危險物品進行快速觀察和分析。
雙能取圖以不同能量進行二次取圖成像,系統會對兩次能量下的圖像進行計算分析融合,最終獲得雙能物質分類后的圖像。
●3D成像
3D立體成像,可實現3D立體感,輔助區分被測物內部結構及連線的層次及前后位置關系;
點擊3D/雙能取圖后,即可進入取圖界面
設備擺置好位置后,點擊取第一張圖,此時設備工作;等待屏幕下方提示時(獲取第二張圖),此時設備不工作,移動光機距離3CM左右,移動完畢后點擊獲取第二張圖,此時設備工作,等待回傳3D效果圖;配帶上3D眼睛,即可觀察圖片3D效果。

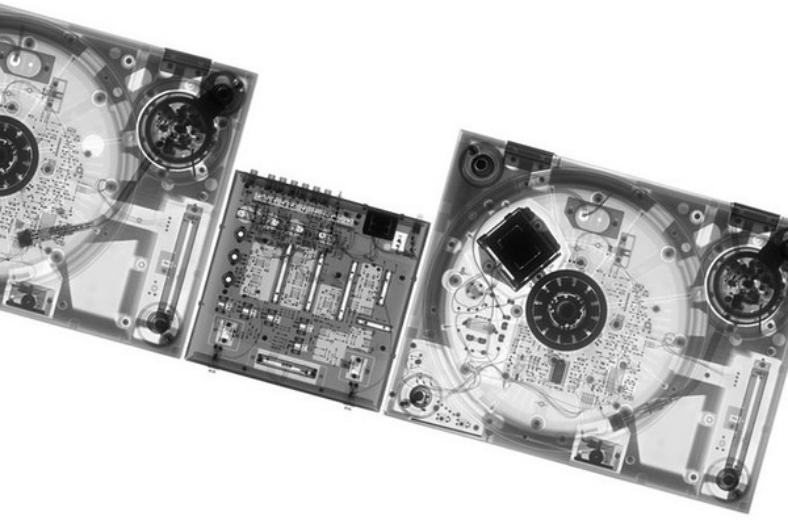

●多圖拼接
點擊多圖拼接按鍵,即進去界面
點擊坐上角添加圖片,即可添加需要拼接的圖片,添加完成后“預覽”為合并效果圖,點擊單張圖片可通過移動來調節圖片位置,縮放可調節圖片大小,根據所需要求還可旋轉。
效果圖:

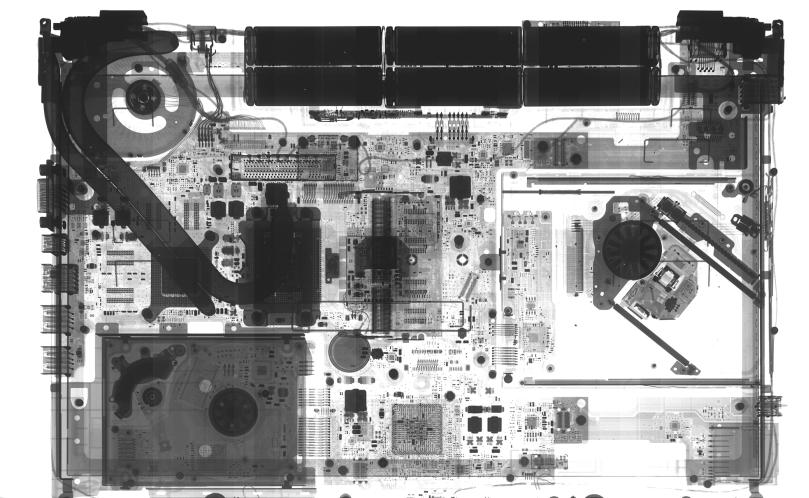

被拍物:筆記本整體圖

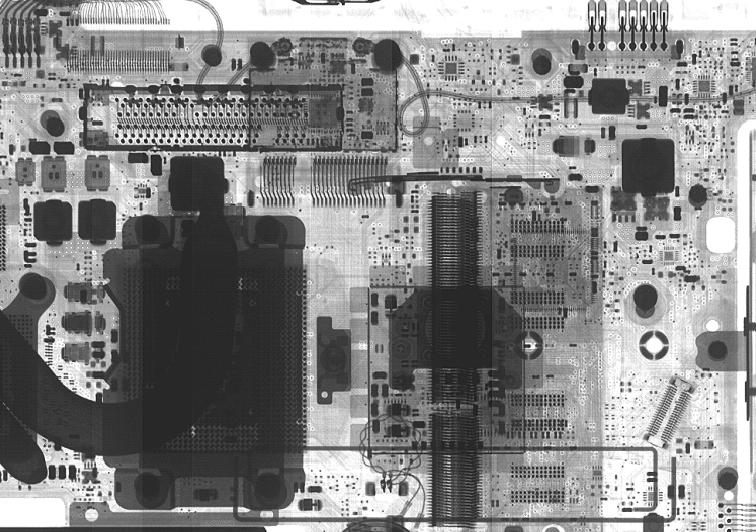

被拍筆記本局部圖:
